Polyfunkčný objekt Trnky

Miesto stavby : Bratislava, Trnavská cesta č.106
Zastavaná plocha : 1568 m2
Počet podlaží : 6 NP + 1 PP

Autori arch. riešenia : Ing.arch. D. Priehoda, Ing.arch. J. Sumbal

Konštrukčný systém

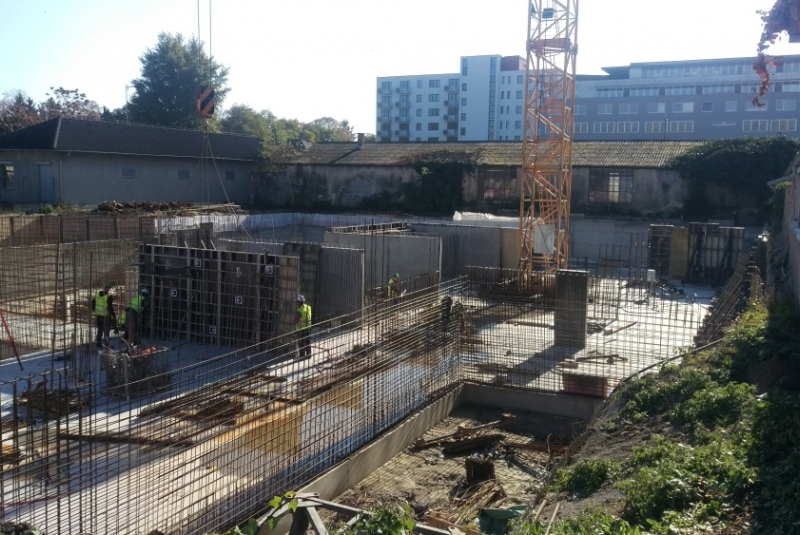

Nakoľko po zbúraní staršej zástavby na danom pozemku sa uvažovalo takmer s jej plným využiím na nový objekt, bolo nutné najprv riešiť paženie stavebnej jamy so zabezpečením susedných objektov. Na tento účel bola zvolená technológia tzv. Berlínskych stien. Obvodové steny suterénu sú zhotovené z vodotesného betónu s použitím jednostranného debnenia.

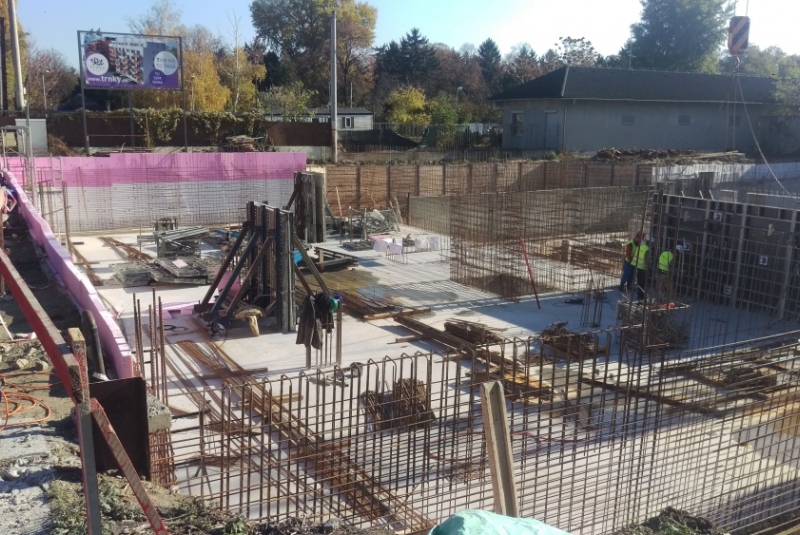

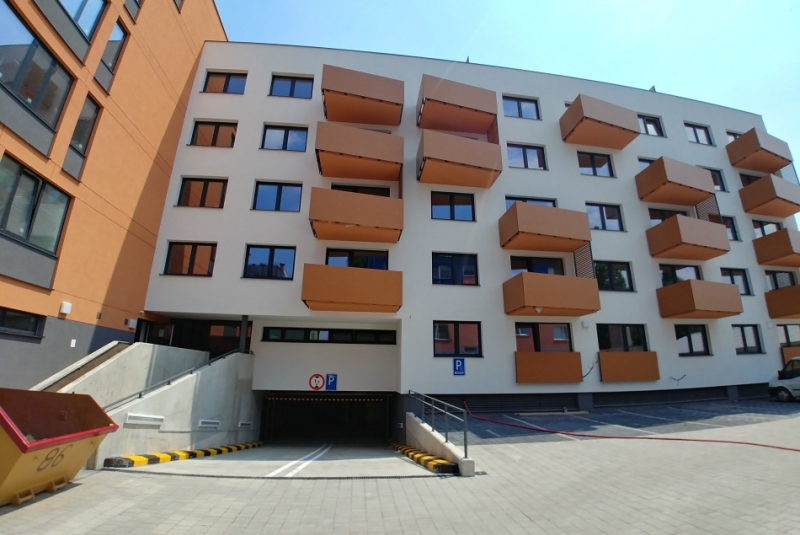

Základová doska je taktiež z vodotesného betónu systémom tzv. šedej vane a je realizované v dvoch výškových úrovniach. Jej hrúbka je 500-580 mm pod hornou stavbou a 400-480 mm pod dvorovou časťou suterénu. Horná hrana základovej dosky je v spáde. Lokálne je doska zhrubnutá o 300 mm pod stĺpmi a okrajmi stien rámp. Suterén a medzipodlažie sú určené najmä na parkovanie áut, sú vzájomne prepojené polrampami.

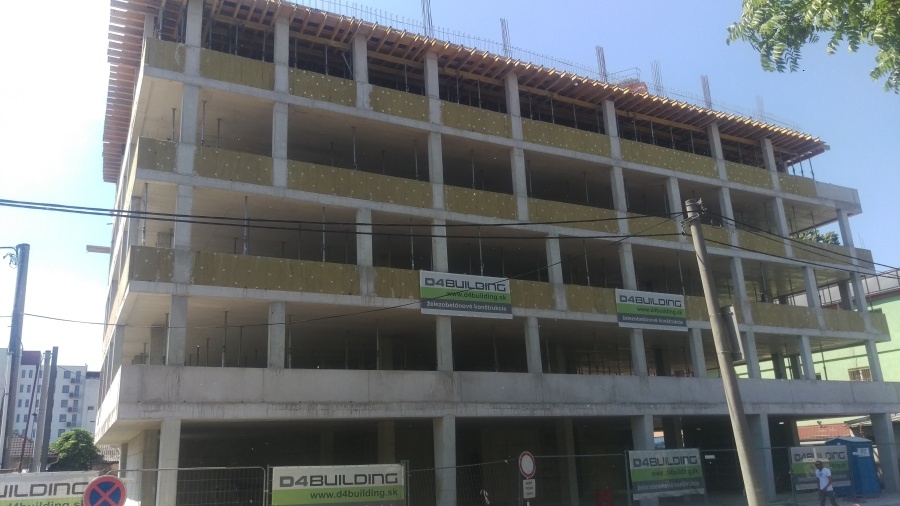

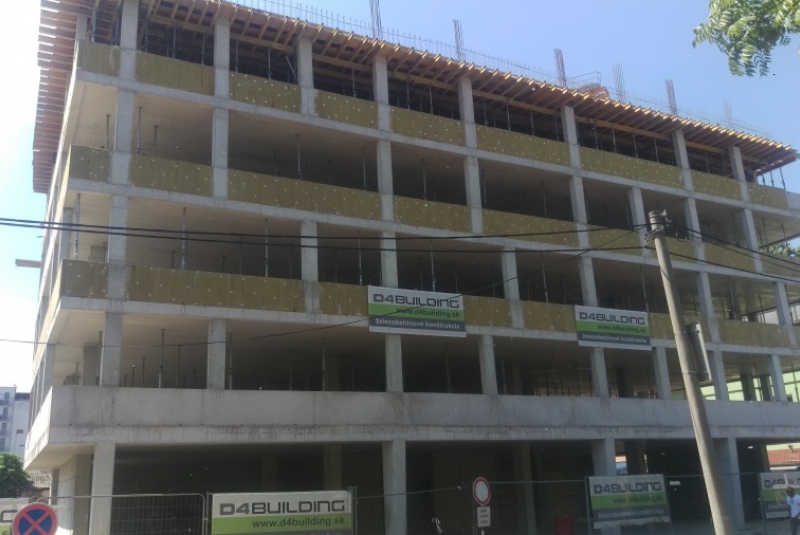

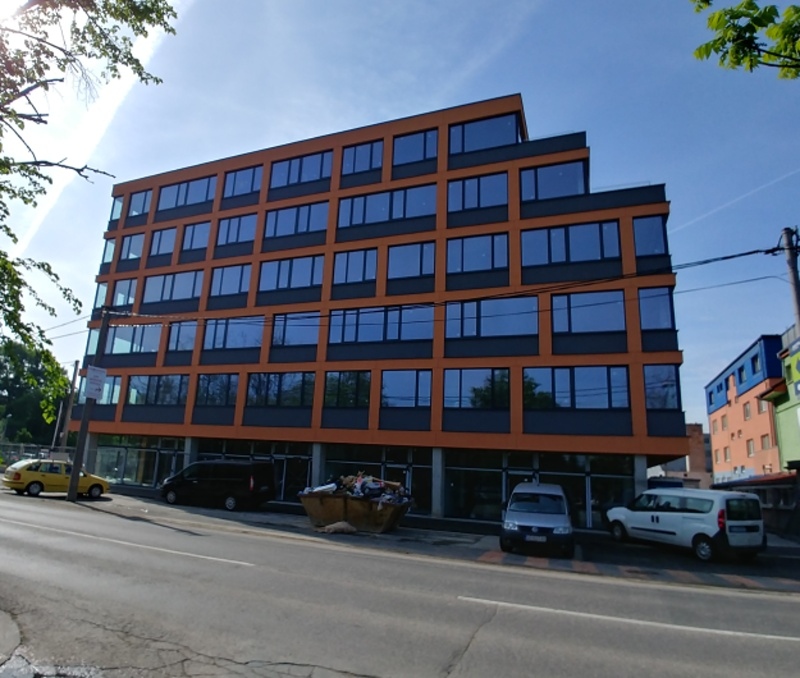

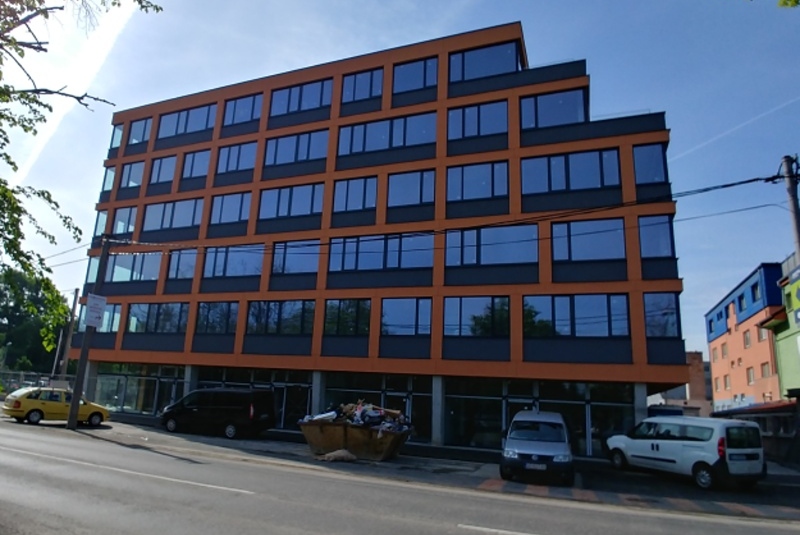

Zvislý nosný systém podzemných podlaží po obvode tvoria steny hrúbky 300 mm, vnútorné steny majú hrúbku 200 a 250 mm. Steny sú doplnené stĺpmi s prierezom 300x600 mm, 300x800 mm, 300x900 mm a 250x900 mm. V nadzemných podlažiach majú obvodové steny bytovej časti (vo dvore) prevažne hrúbku 250 mm a vnútorné steny 150-220 mm. V administratívnej časti (do ulice) sú stĺpy rôznych prierezov doplnené iba stenami okolo výstužného jadra.

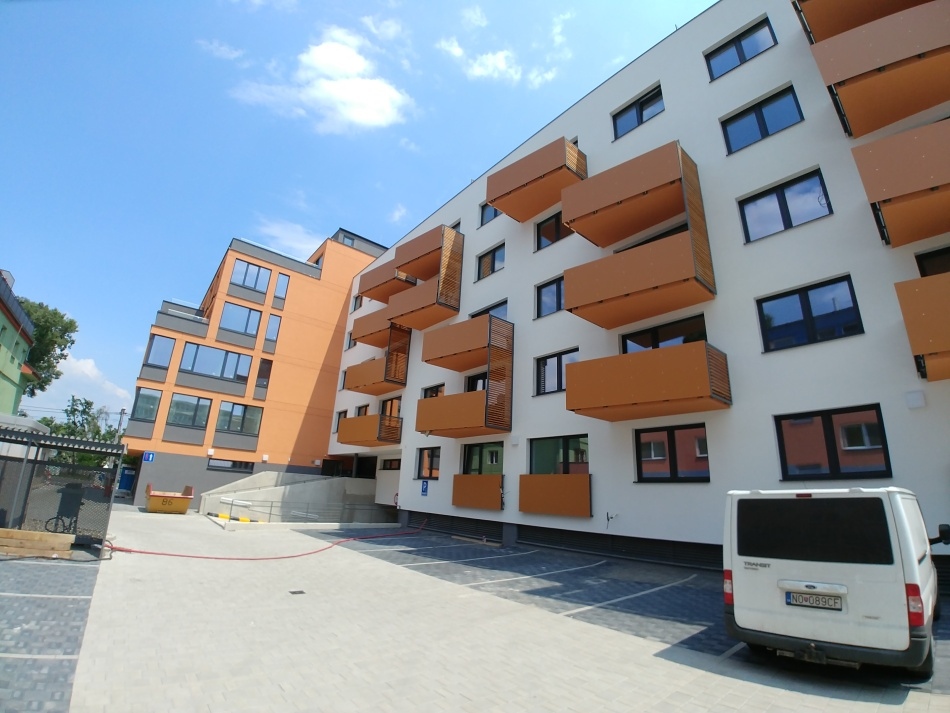

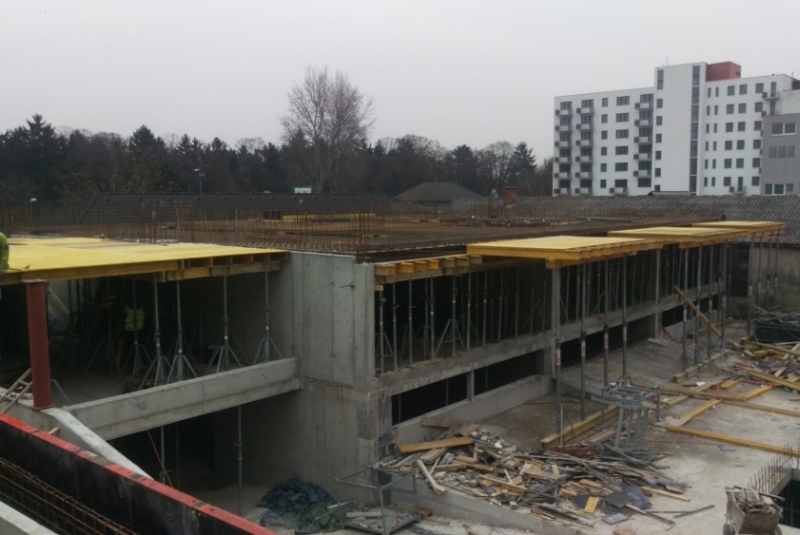

Nad 1.PP a medzipodlažím majú stropné dosky hrúbku 250 mm, resp. 250-355 mm so spádovanou hornou hranou. Vo vyšších podlažiach je to 200 mm (obytná časť) a 220 mm (administratíva). Vykonzolované balkónové časti sú navrhnuté s hrúbkou 180 mm a prepoja sa s interiérovou časťou pomocou termokošov. Schodiská sú monolitické, s hrúbkou schodiskových dosiek 120-150 mm a medzipodest 140-160 mm.
