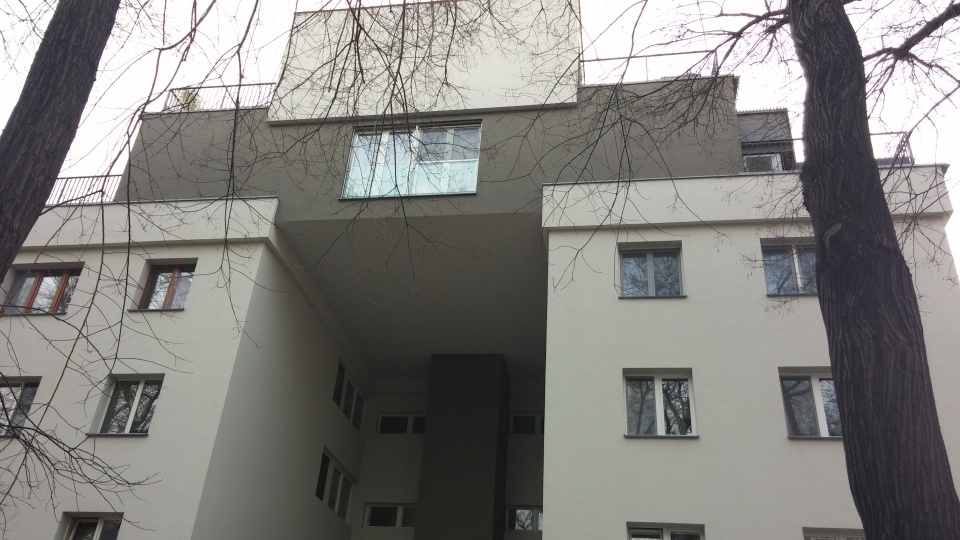

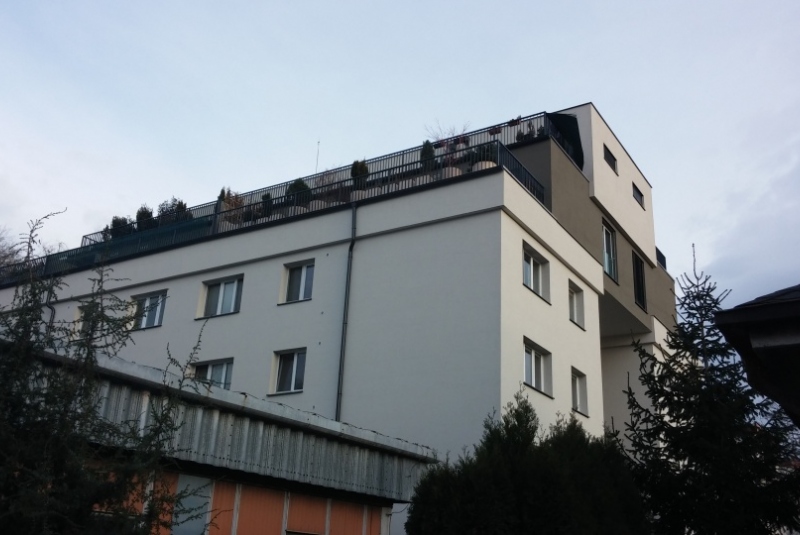

Nadstavba bytového objektu

Miesto stavby : Bratislava, Trenčianska č.36
Zastavaná plocha : 585 m2
Počet podlaží : 2 NP (nad jestvujúce 4 NP)

Autor arch. riešenia : Ing.arch. Gabriel Brogyányi

Konštrukčný systém

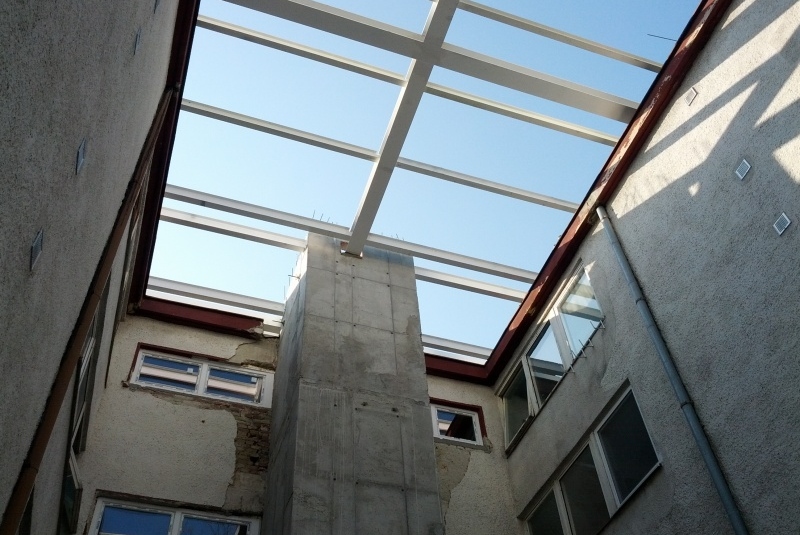

Pôvodný dom bol súčasťou medzivojnovej výstavby sociálnych bytových domov od arch. Belluša. Mal pôdorys tvaru H s max. rozmermi 23x25,45 m. V rámci jeho nadstavby bola realizovaná nová plochá strecha vo forme medzistropu nad jestvujúcou plochou strechou. Ide o sústavu oceľových nosníkov s plechobetónovou doskou hrúbky 110 mm, ktorá je na niektorých úsekoch spriahnutá s nosníkmi pomocou systému Hilti. Zvyšné dva stropy nadstavby sú realizované obdobne. Nie sú však spriahnuté a hrúbka plechodosky je 100 mm.

Zvislý nosný systém nadstavby je tvorený prevažne murovanými stenami z tvárnic Ytong hrúbky 250 a 200 mm. Lokálne sú doplnené skrytými monolitickými stĺpikmi, resp. dvojicou oceľových stĺpov v najvyššom 6.NP, ktoré sú skryté v priečkach.

K uličnej fasáde spojovacieho krčku domu je pristavaná nová výťahová šachta. Jej tri vonkajšie steny sú monolitické s hrúbkou 200 mm a výškou asi 20,5 m. Založené sú na doske hrúbky 300 mm so základovým pásom. Štvrtú stranu šachty tvorí pôvodná murovaná stena spojovacieho krčku, v ktorej sú upravené pôvodné perforácie. Vnútorné schodisko bolo predĺžené o dve podlažia. Nové ramená s podestami sú riešené ako ľahké oceľové konštrukcie.

Základy domu boli overené sondami a následne posúdené na vypyv priťaženia od nadstavby. Po obvode domu nebolo potrebné ich zosilnenie. Časť základových pásov pod vnútornými fasádami kolmo na spojovací krčok a stredovými stenami bola pred nadstavbou zosilnená.
