Miesto stavby : Bratislava, Hriňovská ul. Zastavaná plocha : 546 m2 Počet podlaží : 6 NP + 2 PP
Autor arch. riešenia : Ing. Klement Trizuljak
Konštrukčný systém

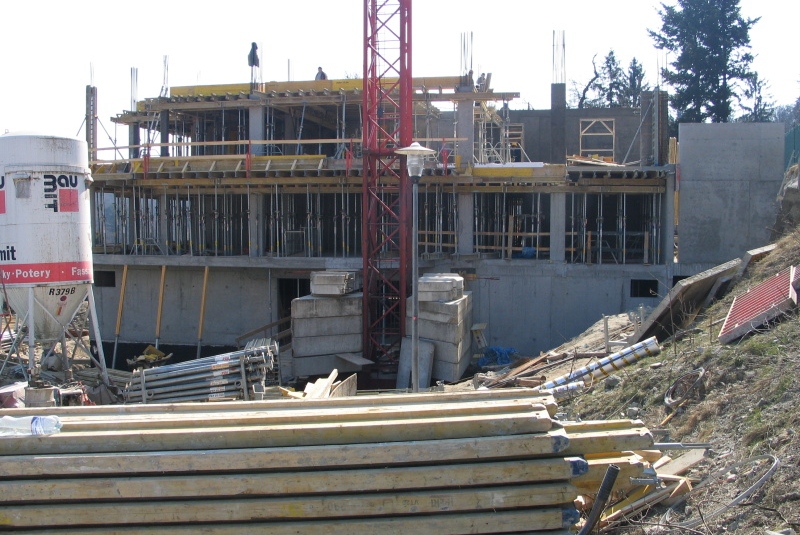

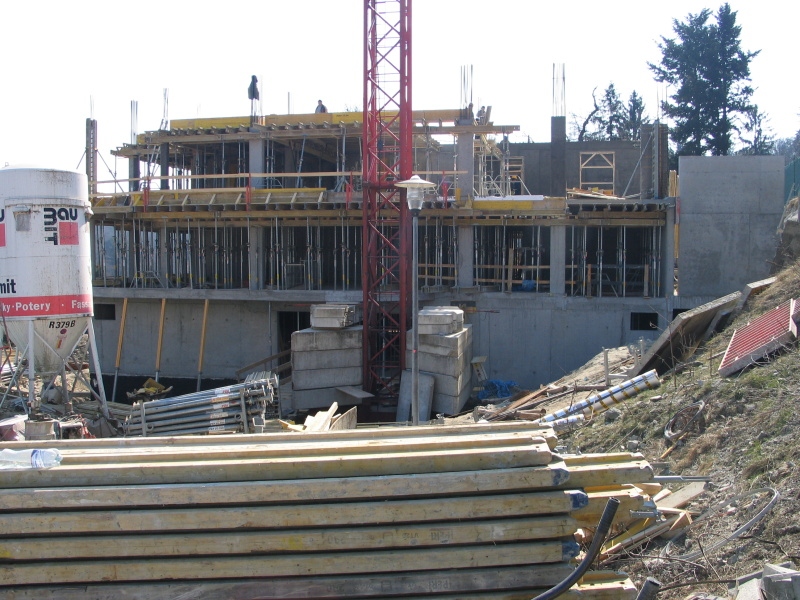

Bytový dom je situovaný v svahovitom teréne blízko bratislavského Horského parku. Má takmer štvorcový pôdorys s rozmermi 22,6x21,3 m, ku ktorému je zboku pričleneá rampa pre vjazd áut..
Objekt je založený na základovej doske hrúbky 500 mm, pod rampou je doska výškovo uskakovaná a stenčená na 300 mm. Pod ňou je 100 mm podkladný betón a v plytšie zapustenej časti aj základové pásy pre dosiahnutie únosnejšieho podložia.

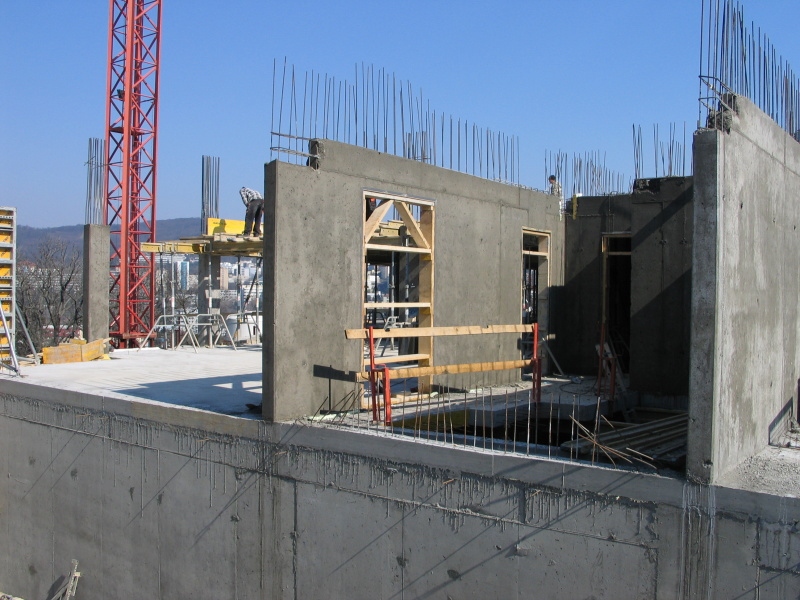

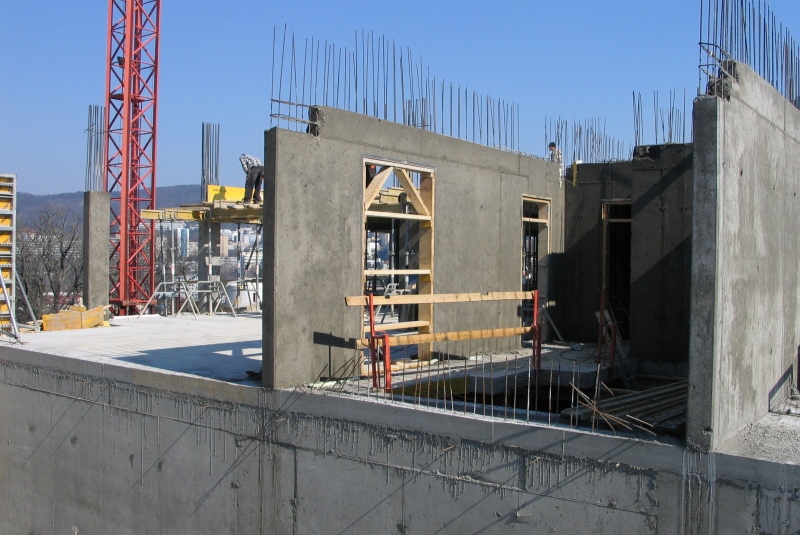

Systém zvislých konštrukcií je tvorený monolitickými stenami a stĺpmi. Obvodové steny 2.PP a 1.PP - rovnako ako základová doska - sú z vodotesného betónu, pričom sú v nich vložené aj elementy na riadené trhliny. Ich hrúbka je 250 mm, steny rampy 300 mm, vnútorné steny 200 mm. Vnútorné stĺpy v suterénoch sú kruhové s priemerom 400 mm, vo vyšších podlažiach sú obdĺžnikové s prierezom 400x500 mm, 250x500 mm a 250x250 mm. Exteriérové stĺpy na balkónoch 1.-3.NP sú kruhové s priemerom 250 mm.

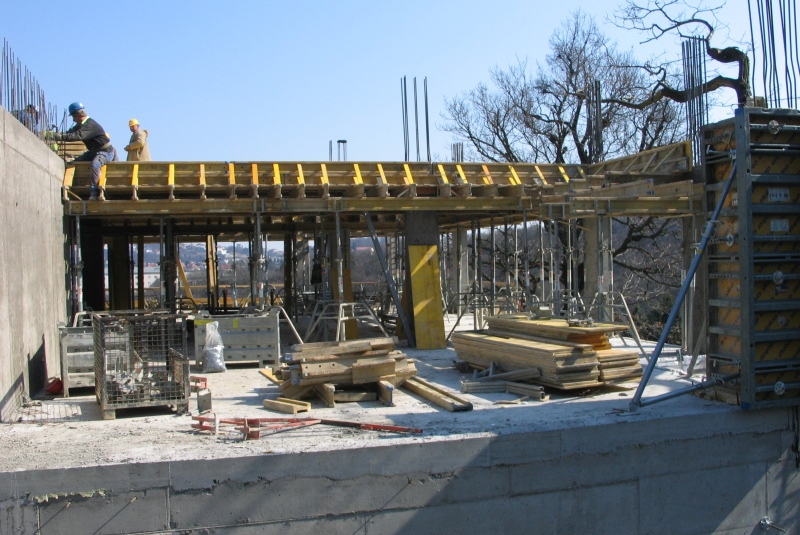

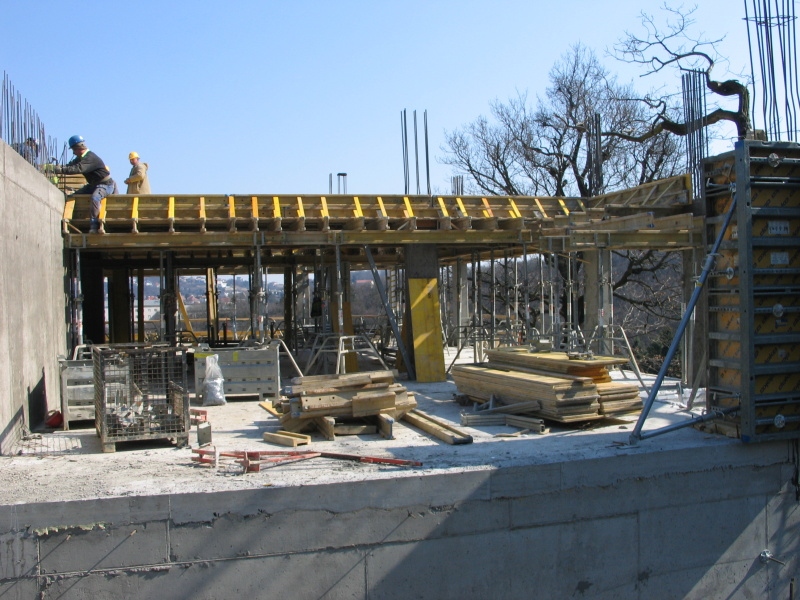

Vodorovné konštrukcie sú vo všetkých podlažiach reprezentované monolitickými spojitými doskami. Majú hrúbku prevažne 200 mm, nad 5.NP je to 220 mm. Oblúkové balkónové dosky, vyčnievajúce mimo hlavného pôdorysu, majú hrúbku 160 mm a sú lemované po obvode zakrivenými prievlakmi. V rámci objektu bude jedno hlavné schodisko. Má rôzny počet ramien (v 2.PP-3.NP po tri ramená, v 4.NP štyri a napokon jedno rameno), hrúbka ramien a podest je 120-160 mm. Schodiskové dosky sú ukotvené k podperným konštrukciám pomocou vylamovacích dielcov v 2.PP a 1.PP, vyššie sú oddelené od schodiskových stien izoláciou hrúbky 20 mm. K stenám sú kotvené tlmiacimi prvkami Schoeck Tronsole AZ.
