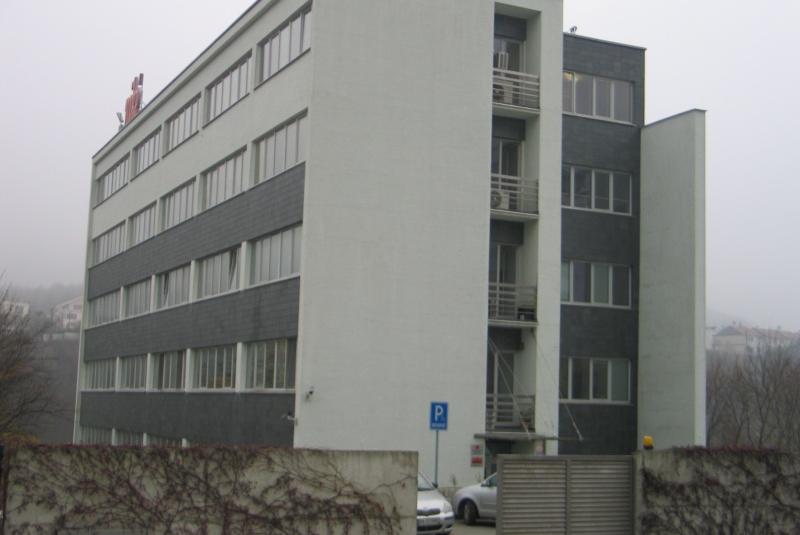

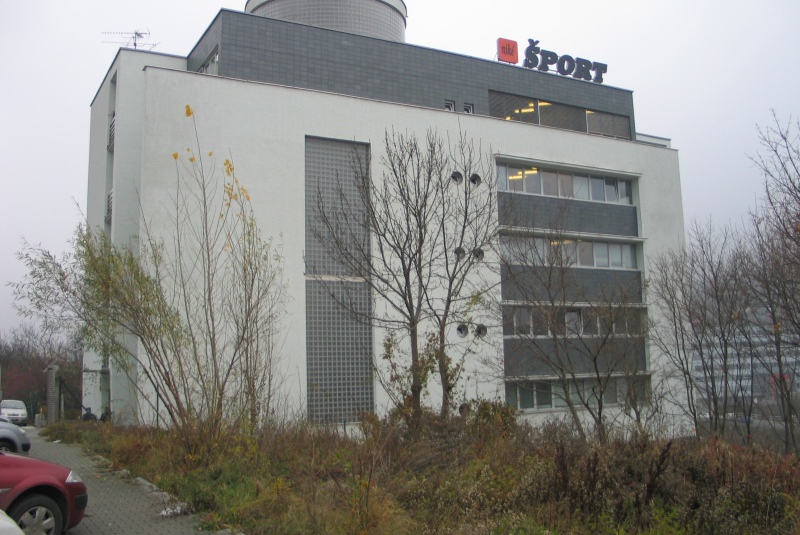

Administratívna budova NIKÉ

Miesto stavby : Bratislava, Litovská ul.
Zastavaná plocha : 390 m2
Počet podlaží : 5 NP + 1 PP

Autori arch. riešenia : Ing.arch. Andrej Alexy, Ing.arch. Dušan Ferianc, Ing.arch. Roman Hájek

Konštrukčný systém

Objekt sa nachádza v svahovitom teréne medzi Litovskou ulicou a Ilkovičovou ulicou v blízkosti Elektrotechnickej fakultu STU. Podložie je budované vrstvami ílovito-piesčitých zemín a navážok, pod ktorými sa nachádzajú granodiority s rôznym stupňom zvetrania a v rôznych hĺbkach pod terénom. Z tohto dôvodu bolo zvolené zakladanie na krátkych veľkopriemerových pilótach s injektovanou pätou priemeru 900 mm. Nad pilótami sú realizované vystužené základové pásy šírky 900 mm s premenlivou výškou a základová doska hrúbky 200 mm. Suterén je pôdorysne ustúpený ku svahu a horná stavba vyčnieva asi 9 m smerom k Mlynskej doline. Táto vyčnievajúca časť je podopretá samostatným stĺpom na pätke s rozmermi 2,4x2,8 m. Pod pätkou sú štyri pilóty s najväčšou dĺžkou.

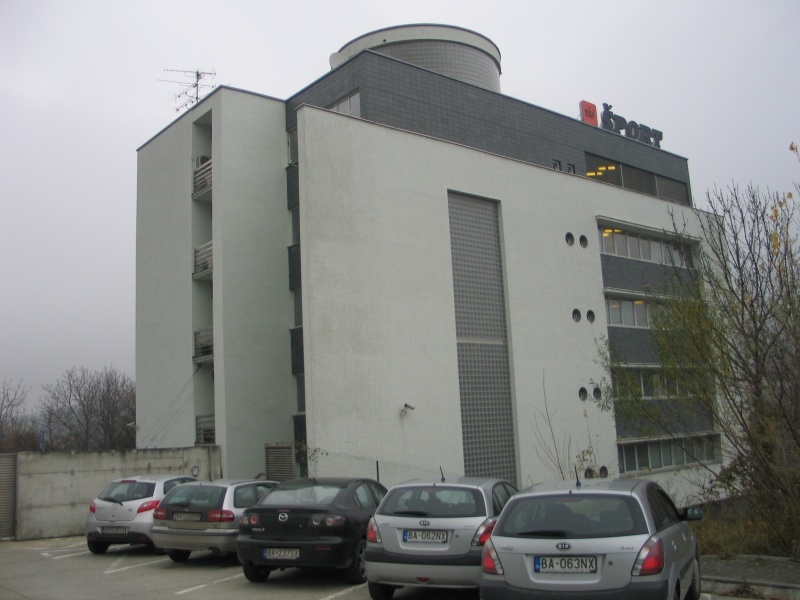

Všetky zvislé konštrukcie sú monolitické. Steny hrúbky 200 mm vytvárajú pozdĺžny dvojtrakt, pričom vyčnievajúce 1.-5.NP zaberá len širší trakt s rozponom 7 m. V užšom trakte sa nachádza komunikačné jadro so schodiskom a výťahovou šachtou. Tento priestor je pomerne otvorený kvôli presvetleniu a riešený vo forme pohľadového betónu. Dvojramenné schodisko je riešené z dvojíc prefabrikátov, realizovaných ako zalomené dosky a prekryté liatym terazzom. Nástup do výťahu na ploche 3,5 m2 vedľa schodiska bol realizovaný v 1.-4.NP z oceľových nerezových roštov a pochôdzneho skla. Celý komunikačný priestor je nad 5.NP prekrytý valcovou nadstavbou s priemerom 4 m. Jej plášť je z väčšej časti tvorený sklobetónom. Schodisko do tejto nadstavby je atypické zakrivené z priestorového oceľového rámu.

Stropy sú monolitické železobetónové, tvorené spojitými doskami hrúbky 220 mm. Valcová nadstavba je prekrytá kruhovou doskou s hrúbkou 180 mm, v jej podlahovej časti je medzistrop z plechodosky na oceľových nosníkoch I č.140.

Atypicky je riešená vyčnievajúca časť stropu nad 1.PP. Päť podlaží s plochou asi 9x7 m je podopretých približne v strede stropu nad 1.PP masívnym monolitickým stĺpom premenlivého kruhového prierezu. Nad ním sú v rámci stropu realizované kolmo na seba dva široké prievlaky výšky 650 mm. Na ich hornej aj dolnej hrane sú dosky, medzi nimi dutina 300 mm, vyplnená tepelnou izoláciou. V pozdĺžnom prievlaku so šírkou 2 m sú zabudované štyri oceľové profily HEB č.500, vykonzolované asi 3,5 m. Všetky monolitické konštrukcie sú realizované z betónu B30.

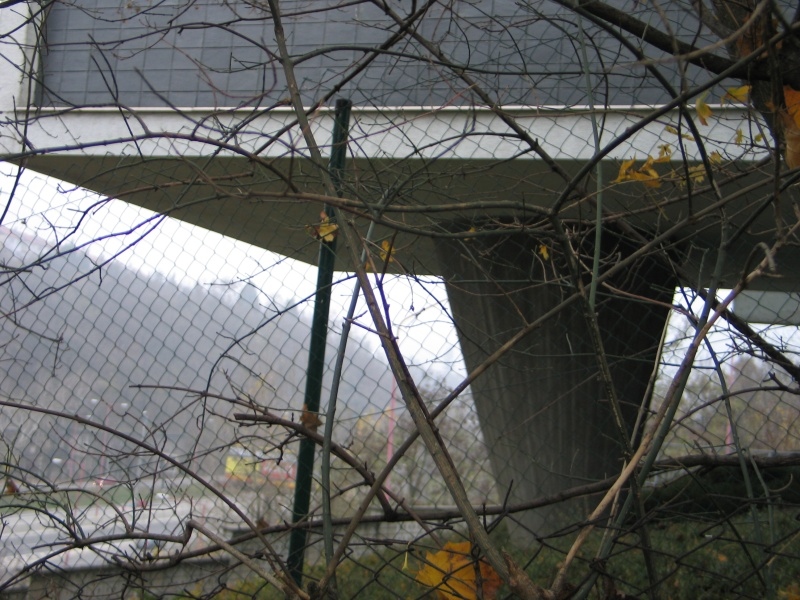

Kruhový vonkajší stĺp je z pohľadového betónu. Jeho výška je 4,6 m od hornej hrany pätky, priemer v dolnej časti je 750 mm, v styku s doskou 1.PP je priemer 2,9 m. Vnútorná časť stĺpa je dutá, jeho plášť má hrúbku 250 mm.
