Tribúna na štadióne FK Senica

Miesto stavby : Senica, futbalový štadión Spartak Myjava
Zastavaná plocha : 1.etapa - 2x 41 m dĺžka, šírka 9,2 m, výška 8,2 m
Počet podlaží : 8-radová tribúna (+3 demontovateľné)

Autor arch. riešenia : Ing.arch. Krásnohorský

Konštrukčný systém

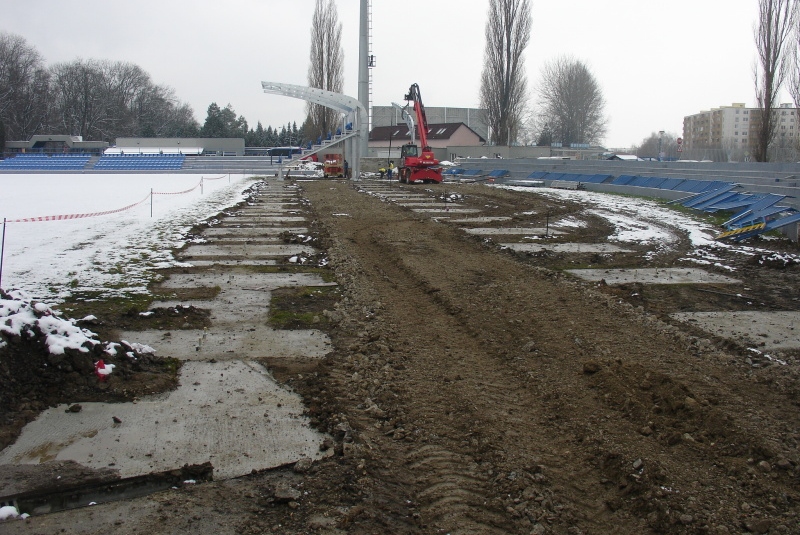

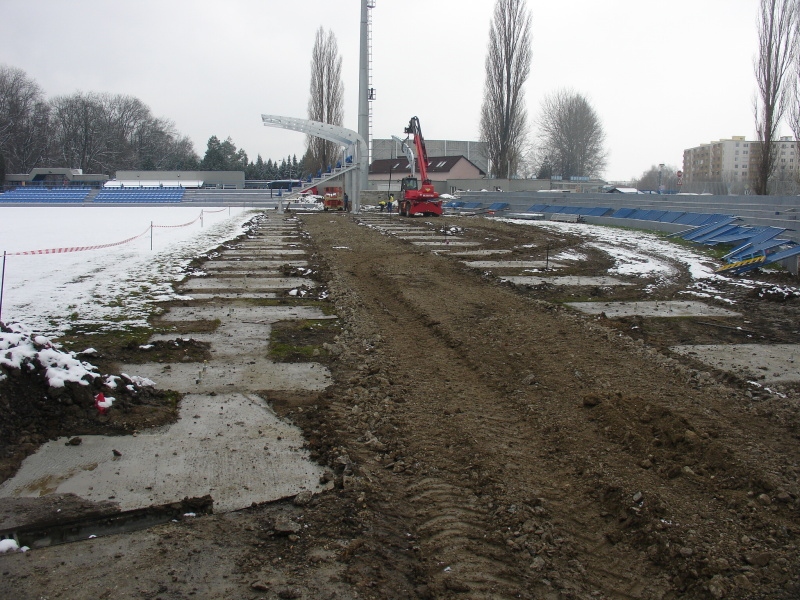

Zo spracovaného IG prieskumu vyplýva, že podložie v priestore štadióna je budované prevažne menej únosnými ílmi so strednou plasticitou F6, lokálne s polohami ílov štrkovitých F2. Preto boli navrhnuté základové pätky s pomerne veľkými pôdorysnými rozmermi, maximálne až 1,8x2,6 m do hĺbky 1,1 m pod terénom.

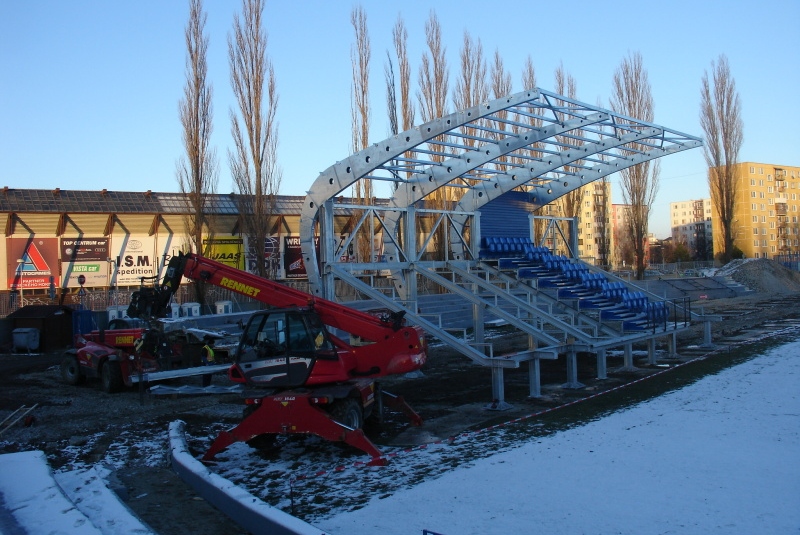

Celá nosná konštrukcia tribúny je tvorená oceľovými rámami, ktoré boli zmontované na mieste. Zadné stĺpy z profilov HEA300 sú votknuté v osových vzdialenostiach 4,085 m do pätiek, predné stĺpiky sú osadené v polovičných osových vzdialenostiach. Tieto stĺpiky spolu so šikmými nosníkmi pod stupňami sú z profilov HEA220. Samotné stupne pozostávajú z trojuholníkových rámov L 80x80x6, na ktoré sú priskrutkované hliníkové doskové rošty. Stredové šikmé nosníky pod stupňami sú vždy striedavo kotvené k zadným stĺpikom a výmenám medzi nimi.

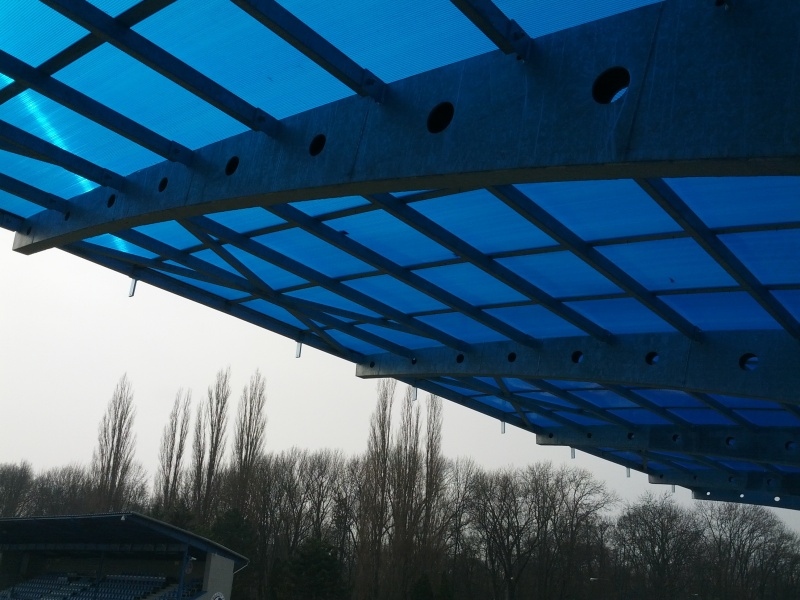

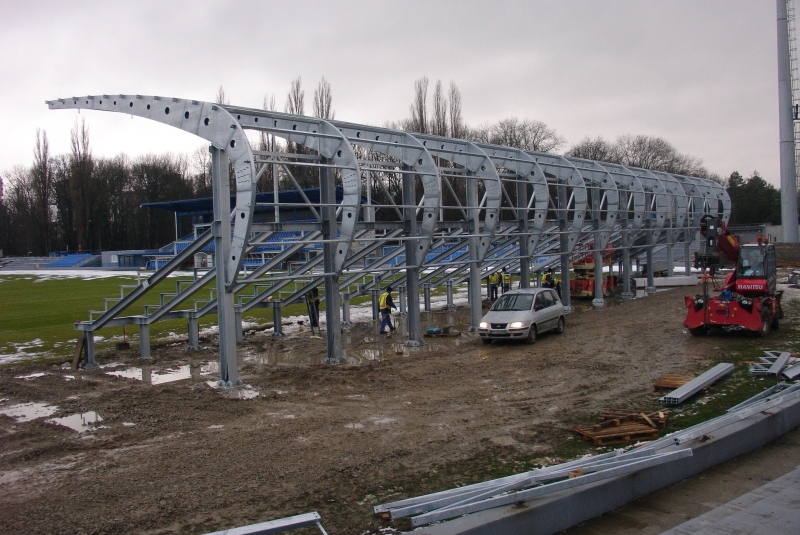

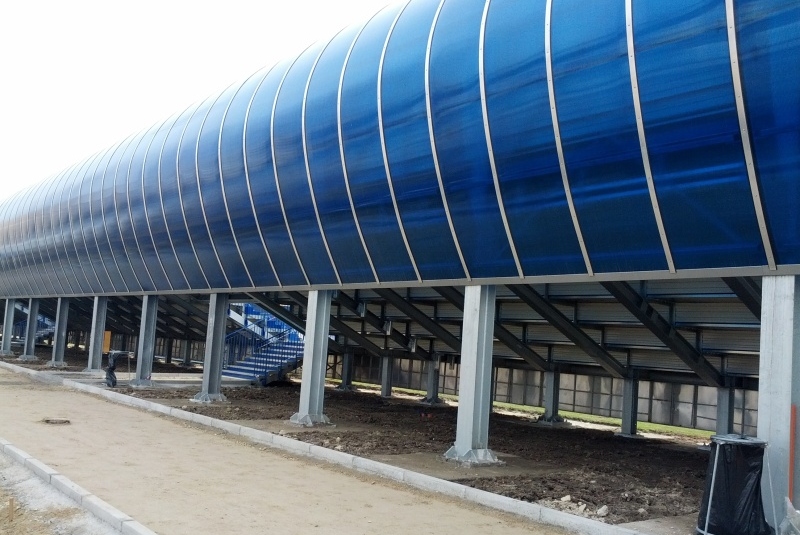

Prekrytie tribún tvoria oblúkové zakrivené nosníky s premenlivým prierezom. Ich výška je 250-840 mm a tvoria ho pásnice z uzavretých profilov 120x60x3 mm a bočné plechy s hrúbkou 6-12 mm a premenlivou výškou. Kotvenie oblúkových nosníkov k zadným stĺpom je zabezpečené zhora skrutkovaním cez kotevné platne. Oblúky prebiehajú za stĺpy a približne v ich polovičnej výške sú k stĺpom priskrutkované zboku. Strešný plášť vytvárajú polykarbonátové dosky Lexan, ohnuté podľa hornej hrany nosníkov. V pozdĺžnom smere je oceľová konštrukcia zavetrovaná systémom šikmých tiahel.
