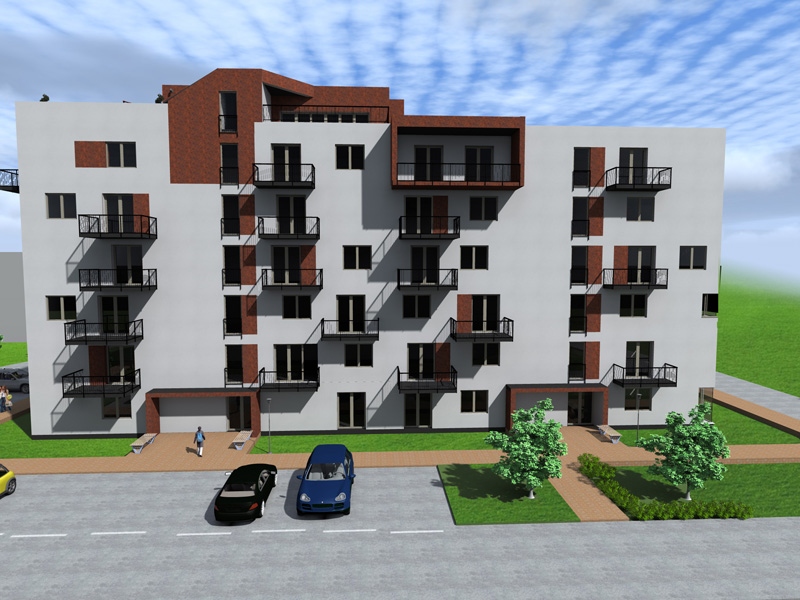

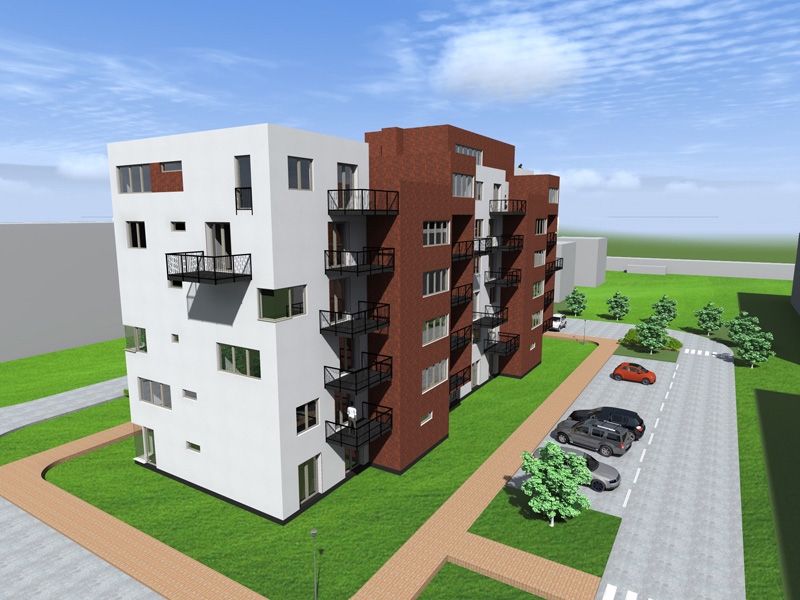

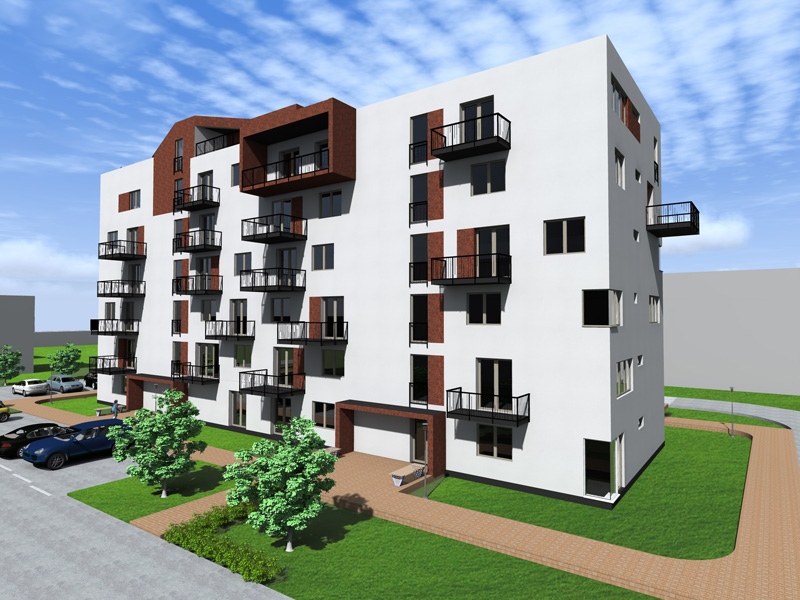

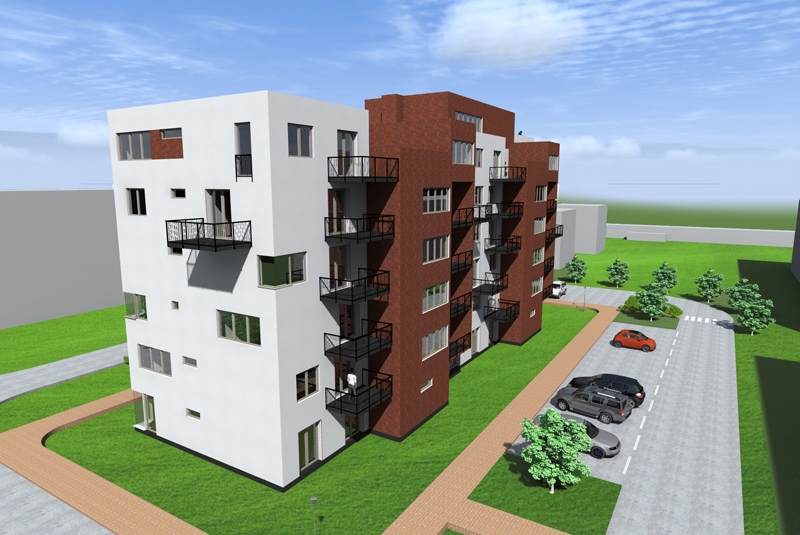

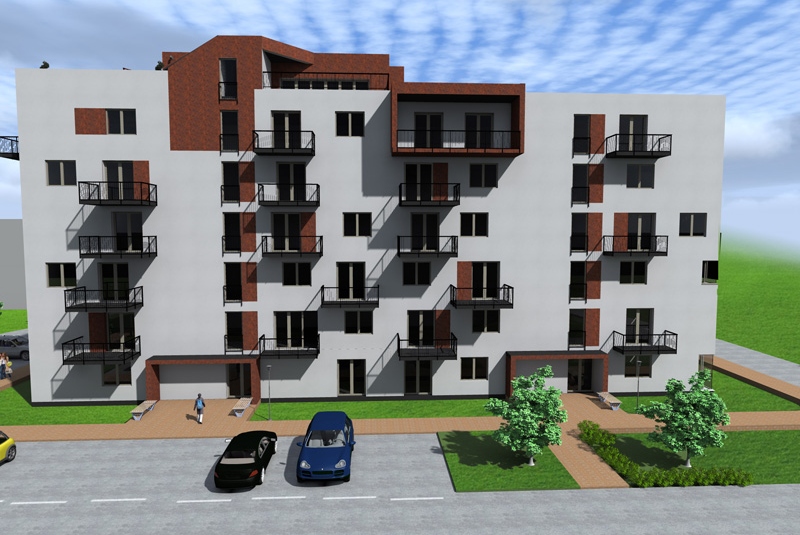

Miesto stavby : Vráble, sídlisko Žitava Zastavaná plocha : 537 m2 Počet podlaží : 7 NP
Autori arch. riešenia : Ing.arch. Juraj Šimek, Ing.arch. Martin Šimek
Konštrukčný systém
Zakladanie nepodpivničeného objektu bolo riešené v projekte statiky len čiastočne. Navrhnuté sú monolitické základové pásy s prierezom 600x900 mm. Tie budú podopierané systémom pilót podľa projektu a možností vybraného dodávateľa. Nad základovými pásmi bude roznášacia železobetónová doska hrúbky 200 mm, medzi pásmi je podkladný betón na uloženie hydroizolácie.
Objekt je rozdelený na dva dilatačné celky. Najvyššie 7.NP je pôdorysne ustúpené. Zvislé nosné konštrukcie sú takmer výlučne tvorené murovanými stenami. Kým obvodové steny a steny popri dilatácii sú navrhnuté z bežných tehál hrúbky 300 mm, vnútorné nosné a medzibytové steny sú tvorené akustickými tehlami hrúbky 250 mm a 300 mm. Monolitické steny sú situované iba okolo výťahovej šachty a popri schodisku. Lokálne sú na niektorých miestach steny doplnené monolitickými stĺpmi, ktorých časť je skrytá v rámci murovaných stien.
Všetky stropy sú riešené ako monolitické železobetónové, tvorené spojitými doskami s prevažujúcou hrúbkou 200 mm. Iba nad 6.NP je kvôli ustúpenému 7.NP hrúbka stropných dosiek zväčšená na 220 mm a doplnené sú pod stenami 7.NP nahor otočenými prievlakmi. Balkóny sú na fasádach rozmiestnené nepravidelne a tvoria architektonický akcent budovy. Vykonzolované dosky sú prepojené s fasádnymi stenami pomocou termokošov.
Schodiská sú riešené ako dvojramenné s medzipodestami. Hrúbka ramien a medzipodestových dosiek je 120 mm. Monolitické konštrukcie sú navrhnuté z betónu C25/30 (B30).
