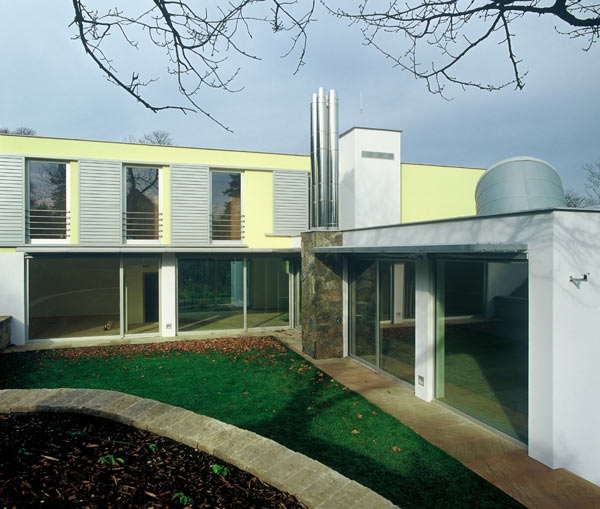

Vila Linea

Miesto stavby : Bratislava, Novosvetská ul.
Zastavaná plocha : 261 m2
Počet podlaží : 2 NP + 1 PP

Autori arch. riešenia : Doc.Ing.arch. Akad.arch. Ján Bahna, Ing.arch. Miroslav Tomík

Konštrukčný systém

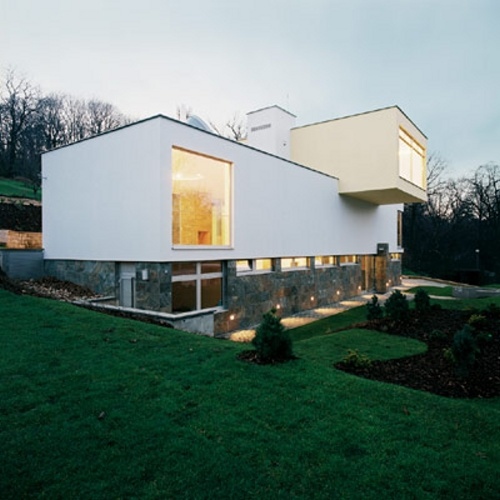

Stavba je situovaná vo svahovitom teréne na okraji Horského parku. Tejto skutočnosti sa prispôsobila svojím členením. Pôdorysne vytvára písmeno T, pričom rameno, kolmé na ulicu, sa postupne "naťahuje" stupňovite. Suterén uličného krídla je na teréne, kolmé krídlo je zapustené do svahu. 2.NP je tvorené iba jednoduchým obdĺžnikom, ktorý je kolmo na ulicu vykonzolovaný 3 m.

Základy rešpektujú výškovo konfiguráciu terénu. Sú tvorené základovými pásmi, ktoré v zadnej časti a popri ulici sú podopreté sústavou krátkych veľkopriemerových pilót. V strednej časti domu sú osadené na skalnom podloží.

Zvislé konštrukcie sú riešené v troch materiálových prevedeniach. Suterénne steny sú čiastočne tvorené debniacimi tvárnicami hrúbky 250 mm, zaliatymi betónom a čiastočne monolitickými stenami a stĺpmi hrúbky 200 mm. Vo vyšších podlažiach sú steny murované z tehál hrúbky 300 mm, ktoré sú lokálne doplnené monolitickými a oceľovými stĺpami. V strednej časti pôdorysu vedľa schodiska je situovaná výťahová šachta, ktorej steny hrúbky 150 mm sú monolitické.

Všetky stropy sú tvorené monolitickými doskami hrúbky 200 mm, ktoré sú lokálne doplnené nahor otočenými nosníkmi pod konzolovite vyloženými stenami 2.NP. Nad oknami nie sú nadpražia, preto sú v týchto miestach okraje dosky zosilnené oceľovými nosníkmi U č.200. V rámci stropu nad 1.NP je šikmý zrezaný valec z monolitického betónu hrúbky 80 mm, tvoriaci svetlík nad obývačkou.
